概要
RX5207 是一颗异步电流模式（CC 模式）DC-DC 升压转换器，通过 EXT Pin 控制外部 NMOS，输入低启动电压 2.5V 与电压工作范围 2.8V~28V，可单节锂电池3V~4.2V 应用，将 Vout 接到 HVDD Pin。精准反馈电压1.2V，内置软启动时间，外部可编程工作频率，外部电流设置电阻连接到 CS Pin 至 GND 进行编程电感器峰值保护电流。
RX5207 最大占空比为 90%，可根据外置 mos 管选型可实现更大功率输出，如 100W、200W，最大 300W 的大功率输出。此外芯片还可以 RT 引脚与地之间接电阻调整工作频率，频率范围 100kHz ~ 1000kHz。RX5207 芯片支持软启动功能，当芯片启动时限制 PWM占空比，让占空比慢慢打开，避免瞬间输入涌浪电流过大。
特性
● 低启动电压 2.5V
● 工作电压 2.8V~28V
● 反馈电压 1.2V±2%
● 关机静态功耗：小于 3μA
● 可调工作频率
● 欠压保护
● 过温保护
● 可调过流保护（OCP）
● 软启动功能
● ESOP8 封装
应用
● 蓝牙音箱/移动电源
● LCD背光/LED灯光电源
● 太阳能/便携设备

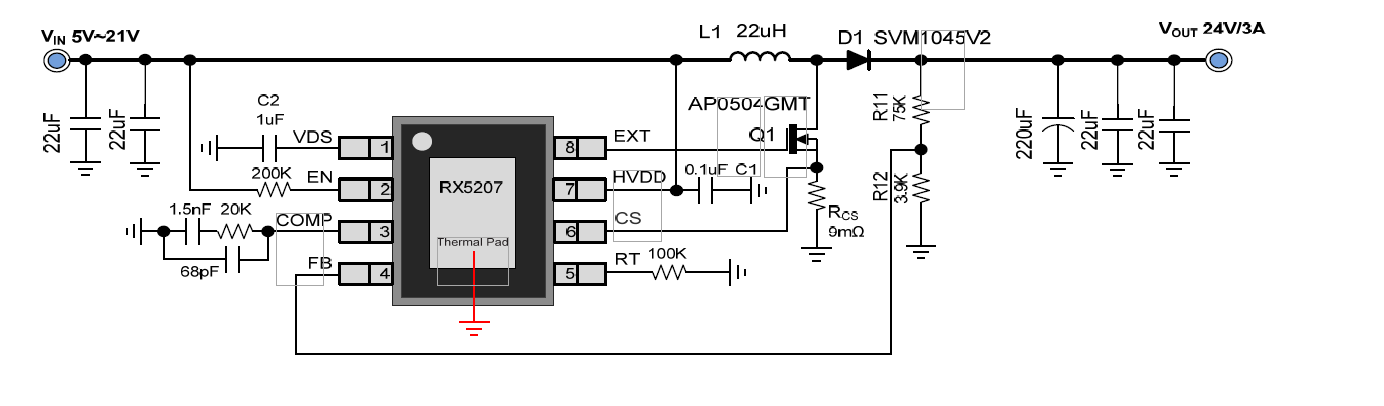

经典应用电路图 1
经典应用电路图 2

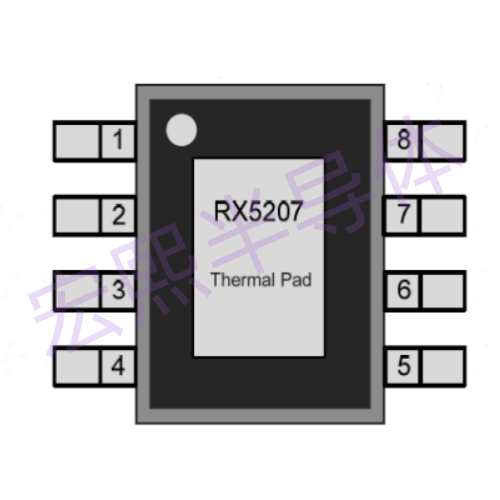

引脚排列
管脚描述
