RX4057H 40V 耐压，ESD(HBM)可达 7000V，带 OVP 功能 1A 线性锂电池充电管理芯片
概述
RX4057H 是一款输入耐压高达 40V，具有电源
OVP 功能的 1A 单节锂离子电池线
性充电器，其
采用了恒定电流/恒定电压的充电模式。
RX4057H 采用了内部 PMOSFET 架构，加上防倒
充电路，不需要外部检测电阻和隔离二极管。热反
馈可对充电电流进行自动调节，以便在大功率操作
或高环境温度条件下对芯片温度加以限制。充满电
压固定于 4.2V。充电电流可通过 PROG 脚外接一
个电阻设置，最高可达 1A。
当充电电流在达到最终浮充电压之后降至设定值
1C/10 时，RX4057H 将自动终止充电循环。当输
入电压被拿掉时，RX4057H 自动进入一个低电流
状态，电池漏电流在 1uA 以下。
RX4057H 的其他特点包括电流温度检测、输入过
压保护、欠压闭锁、自动再充电和两个用于指示充
电结束和输入电压接入的状态引脚。
特点
◆ 输入电源端口最高耐压可达 40V，ESD（HBM）
可达 7000V
◆ 输入电源电压 6.9V 时芯片过压保护
◆ 待机电流<1uA
◆ 线性充电模式，充电电流可达 1A
◆ 涓流/恒流/恒压三段式充电、有温度自适应实
现充电速率最大化
◆ 1C/10 充电终止
◆ 2.9V 涓流充电，支持 1C/10，1.5C/10，
2.5C/10（缺省），4C/10 涓流充电电
◆ 软启动限制了浪涌电流
◆ 充电电流外部可调
◆ 电池温度监测功能
◆ 自动再充电
◆ 电池防反接功能
◆ 充电状态指示、无电池和故障状态指示
应用
◆ 蓝牙音响、蓝牙耳机
◆ 可穿戴产品、电子烟

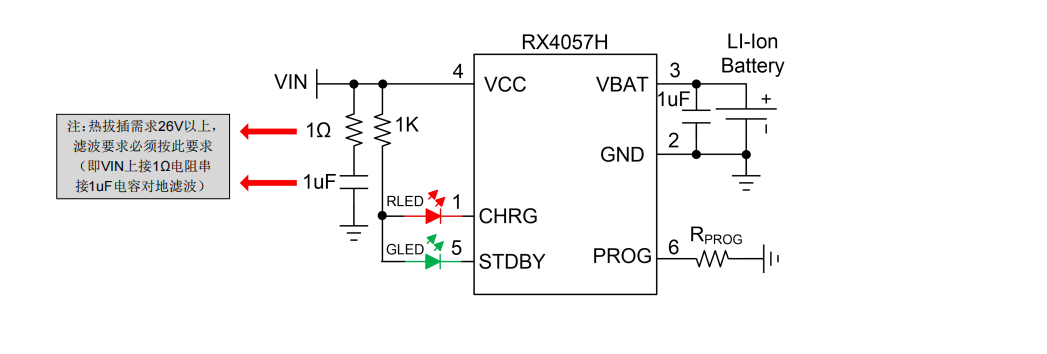

典型应用电路图
注 1：PROG 充电电流设置电阻最小不能小于 1.2KΩ。

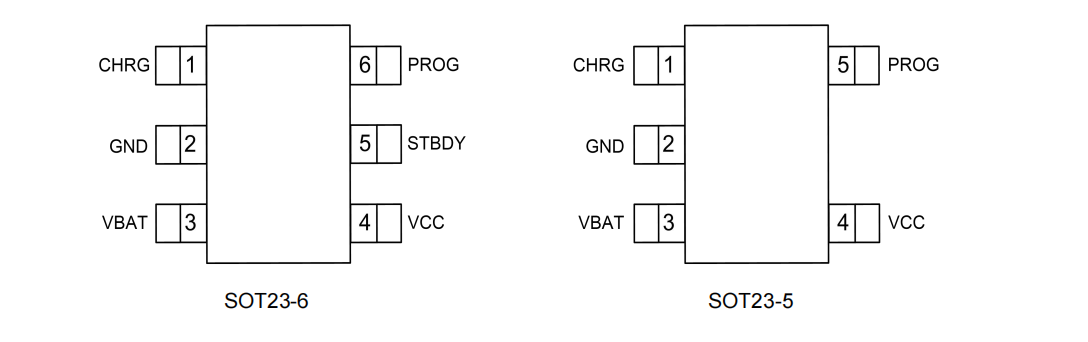

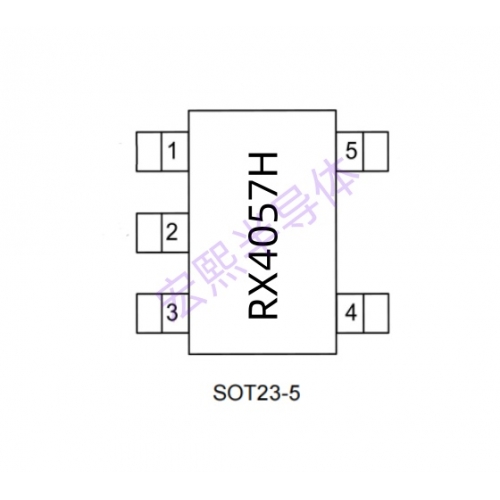

引脚排序

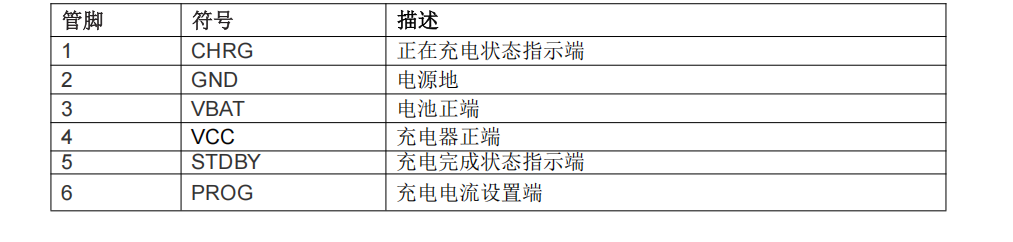

引脚定义

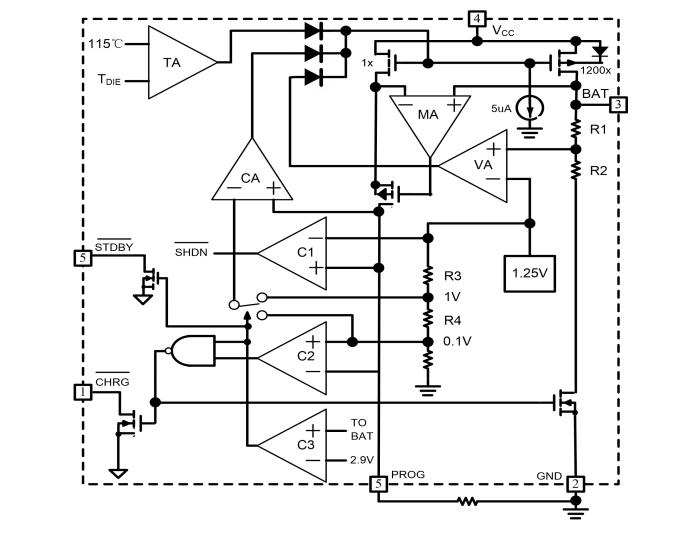

内部框架图
