概述
RX4056E 是一款单节锂离子电池恒流/恒压线性充
电器，简单的外部应用电路非常适合便携式
设备应用，适合USB电源和适配器电源工作，内
部采用防倒充电路，不需要外部隔离二极管。热
反馈可对充电电流进行自动调节，以便在大功率
操作或高环境温度条件下对芯片温度加以限制。
RX4056E充电截止电压为4.2V，充电电流可通过
外部电阻进行设置。当充电电流降至设定值的
1/10时，RX4056E将自动结束充电过程。
当输入电压被移掉后，RX4056E自动进入低电流
待机状态，待机电流降至1uA。
特性
●预充电压：4.2V
●电池反接保护功能
●最大充电电流：1000mA
●仅电池情况下，超低功耗1uA
●无需MOSFET、检测电阻器和隔离二极管
●智能热调节功能可实现充电速率最大化
●智能再充电功能
● C/10 充电终止
● 2.94V 涓流充电阈值
●封装形式：ESOP8
应用
◆充电座
◆蓝牙耳机、GPS
◆手机、PDA、MP3/MP4
◆数码相机、Mini 音响等便携式设备

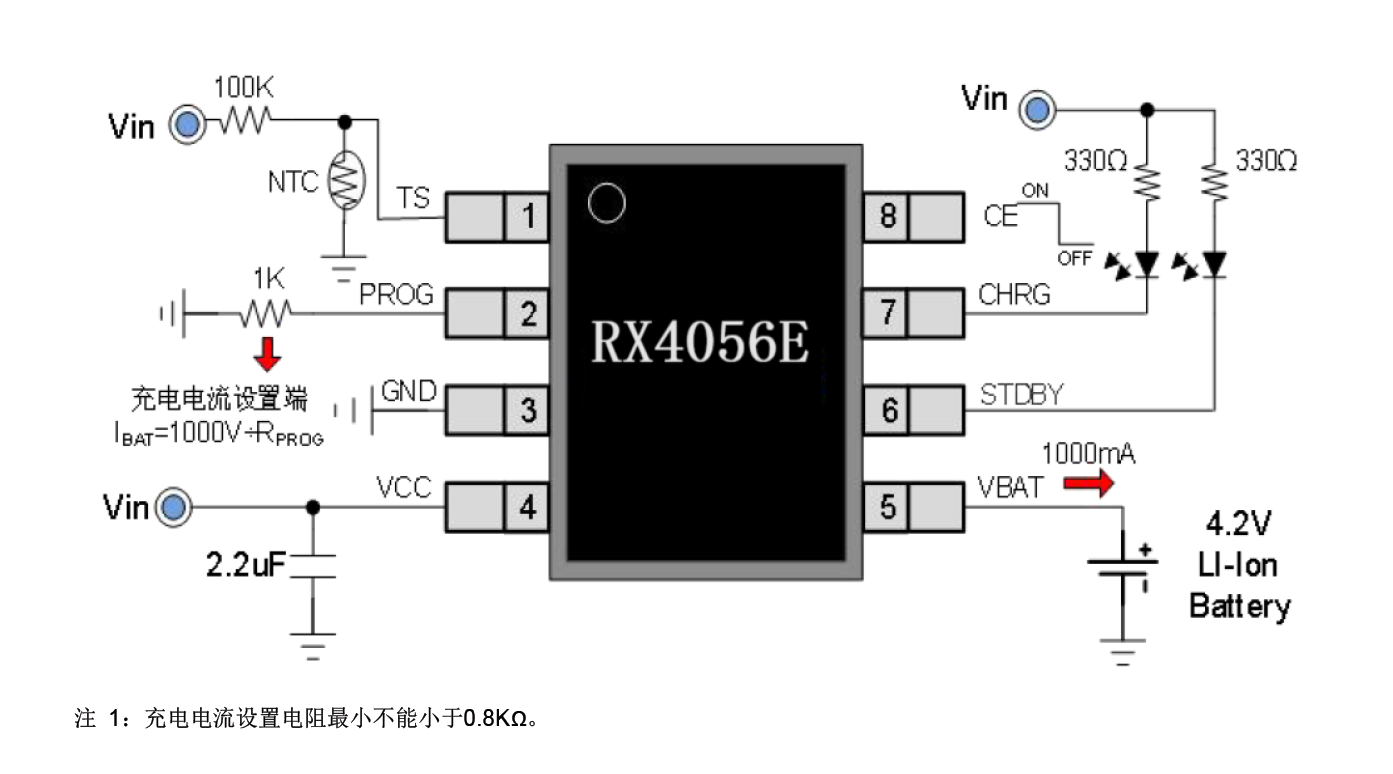

经典应用电路图

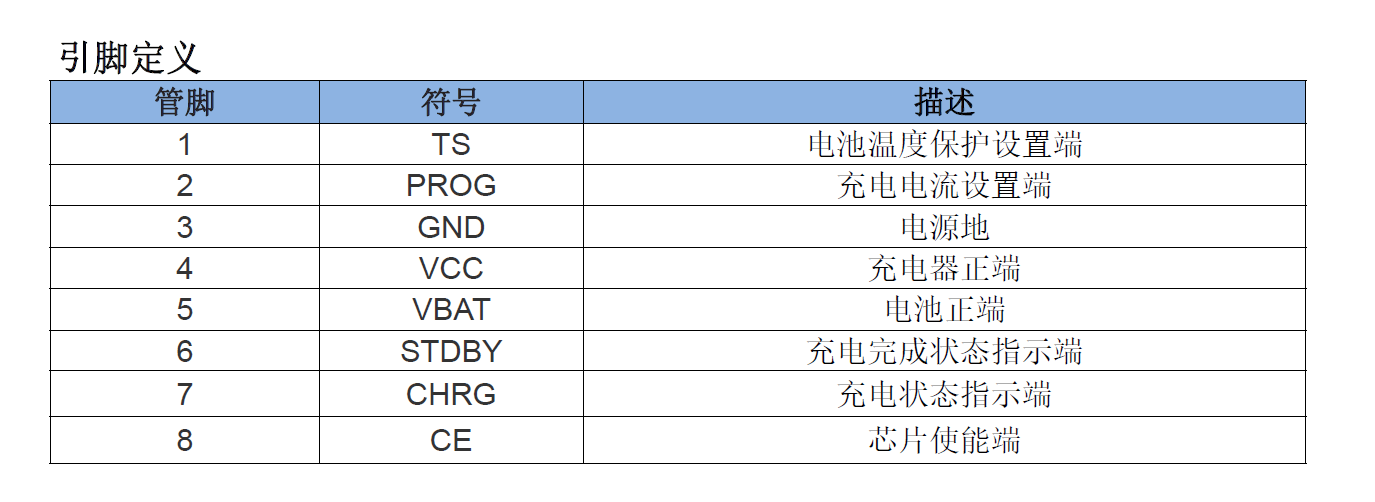

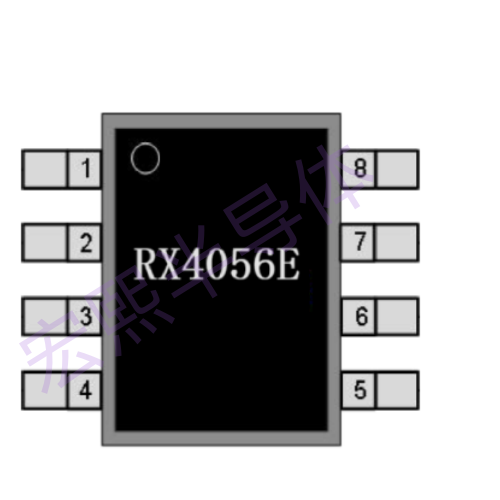

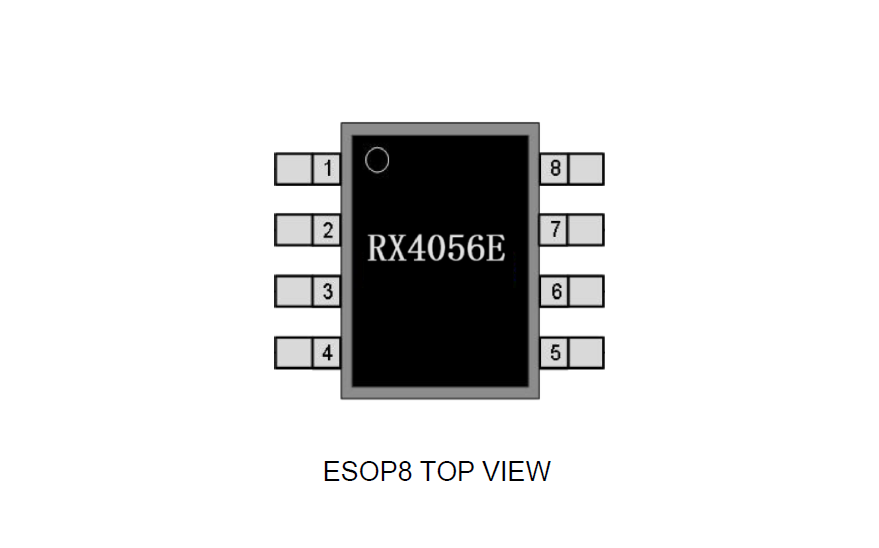

引脚排列
