升压转换器的输出范围该如何增加？
发布日期:2025-01-11
点击次数:175
这是一个来自现实生活中的问题：我们如何提高升压转换器的输出电压？如果你可以无限地使用合适的IC，那你还算幸运，但如果没有呢？或者，你可能因为某事一些特殊要求而只能使用特定的芯片，例如，它在某些环境条件下能够保持稳定，或者它具有某些特定的功能/接口，又或者它很容易获得某种价格指示。这里以ADP1611升压转换器应用电路如图1所示。

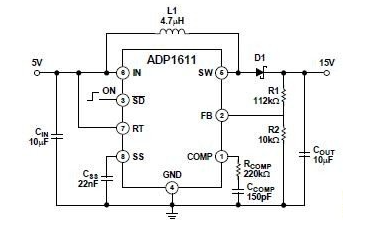

图1：5至15V ADP1611升压转换器的应用电路。
其输出电压被限制为20V，这主要是ADP1611的输出开关导致的。在ADP1611中添加一个微型GaN FET(例如EPC2051)可将限制提高到100V以上(图2)。

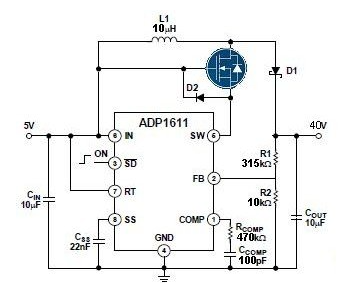

图2：添加了GaN FET的5V至40V升压转换器。
图2的级联由内部开关晶体管和新加入的FET组成，它的频率特性比单独的内部开关更好。因此，如果新加入的GaN FET的导通电阻(Rds(on))也比内部开关低，就不会降低效率。
为了实现这种可能，升压转换器应具有开漏（或开集）输出。此外，必须重新配置电感器、二极管和芯片输出的连接，如图2所示。二极管D2可保护内部开关面板过压影响。
不要忘记在计算中使用这个新的输出电压值。输出衰减、缓冲器和警示器的额定值也应符合新电压的要求。而对于输出衰减，我则使用了HER107。
添加此GaN FET只会使ADP1611的开关电阻(0.23Ω)增加15mΩ，电位低于10%。请注意，EPC2051的电感源极电压(VGS)不能超过+6V，因此务必小心。
