RX4056H 1000mA 单节锂电池充电器芯片
发布日期:2024-09-05
点击次数:455
概述
RX4056H是一款输入耐压达到30V并且具有过充保
护（OVP）功能的单节锂离子电池恒流/恒压线性

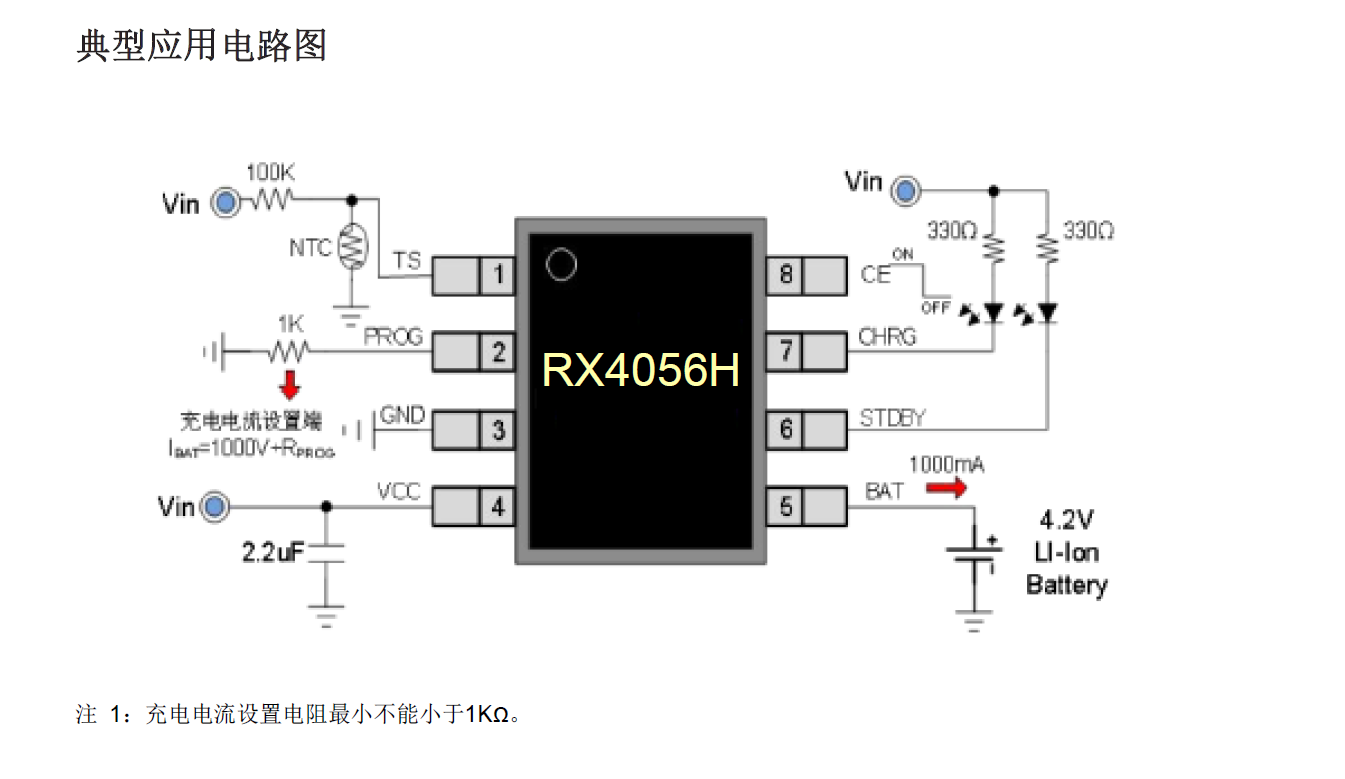

充电器，简单的外部应用电路非常适合便携式
设备应用，适合USB电源和适配器电源工作。
RX4056H采用内部集成PMOSFET架构，采用防倒充
电路，不需要外部隔离二极管。热反馈可对充电
电流进行自动调节，以便在大功率操作或高环境
温度条件下对芯片温度加以限制。
RX4056H充电截止电压为4.2V，充电电流可通过外
部电阻进行设置。当充电电流降至设定值的
1/5时，RX4056H将自动结束充电过程。
当输入电压被移掉后，RX4056H自动进入低电流睡
眠状态，电流降至0。
特性
●最高输入电压：30V
●满充电压：4.2V
●过压保护电压：7.3V
●最大充电电流：1000mA
●涓流/恒流/恒压三段式充电
●无需 MOSFET、检测电阻器和隔离二极管
●智能热调节功能可实现充电速率最大化
●智能再充电功能
●BAT 输入防反接保护
●待机模式静态电流：1.2μA
●C/5 充电终止
●2.9V 涓流充电阈值
●充电状态指示

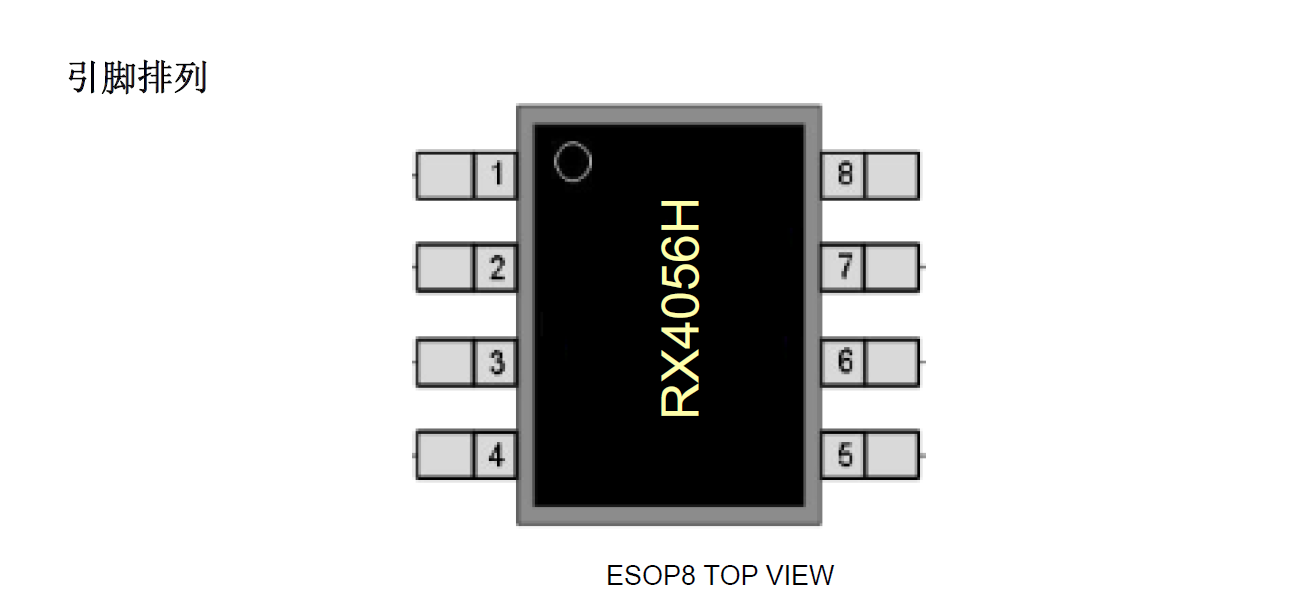

● 封装形式：ESOP8
应用
◆充电座
◆蓝牙耳机、GPS
◆手机、PDA、MP3/MP4
◆数码相机、Mini 音响等便携式设备
