RXW2115 OTP MCU控制器
发布日期:2024-09-04
点击次数:437
RXW2115 OTP MCU控制器
芯片简介
功能特性
CPU 配置
● 2K×16-Bit OTP ROM
● 128×8-Bit SRAM
● 8 级堆栈空间
● 8 级可编程电压复位（LVR）
1.2V，1.6V，1.8V，2.4V
2.7V，3.3V，3.6V，3.9V
● 工作电流小于 2 mA（4MHz/5V）
● 工作电流小于 10 A（16KHz/3V）
● 休眠电流小于 1 A（休眠模式）
I/O 配置
● 2 组双向 IO 端口：P5，P6
● 14 个 I/O 引脚
● 唤醒端口：P5，P6
● 14 个可编程上拉 I/O 引脚
● 14 个可编程下拉 I/O 引脚
● 外部中断：P60，P53
● 参考电压输出： P65
工作电压
● 工作电压范围：
VLVR2.4V～5.5V|Fcpu=0～8MHz
VLVR1.8V～5.5V|Fcpu=0～4MHz
VLVR1.6V～5.5V|Fcpu=0～2MHz
工作频率范围
● 内部 IHRC 振荡电路：
8MHz/6MHz/5.4MHz/4.8MHz/3.4MHz/1MHz
● 内部 ILRC 振荡电路：
14KHz(5V)/8KHz(3V)
● 时钟周期分频选择：
2 Clock，4Clock，8Clock，16Clock
外围模块
● 8Bit 实时时钟/计数器 TC0
● 4 路 2 组 10Bit 可互补可级联脉宽调制器
● 14 路通道 12Bit ADC 模数转换器
中断源
● TC0 溢出中断
● 外部中断 1
● 外部中断 0
● P6 端口输入变化中断
● P5 端口输入变化中断
● ADC 转换完成中断
● PWM1 周期/占空比匹配中断
● PWM2 周期/占空比匹配中断
● PWM3 占空比匹配中断
● PWM4 占空比匹配中断
特性
● 可编程 WDT 定时器
● 四种工作模式切换
封装类型
● RXW2115 -QFN/DIP/SOP16
● RXW2115 -DIP/SOP14
● RXW2115 -MSOP10
● RXW2115 -DIP/SOP8

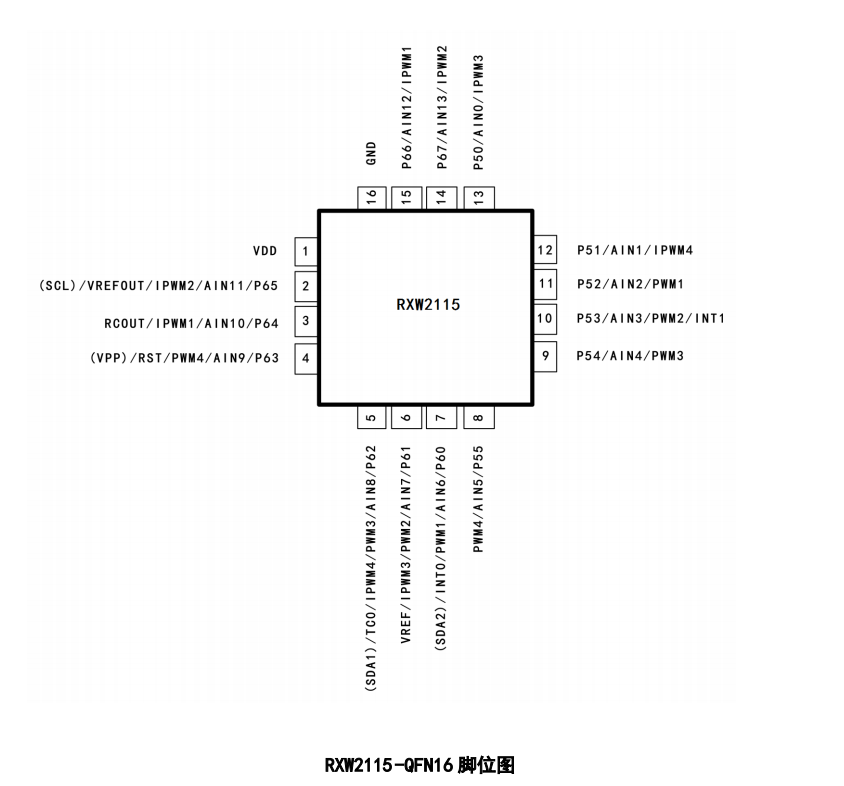

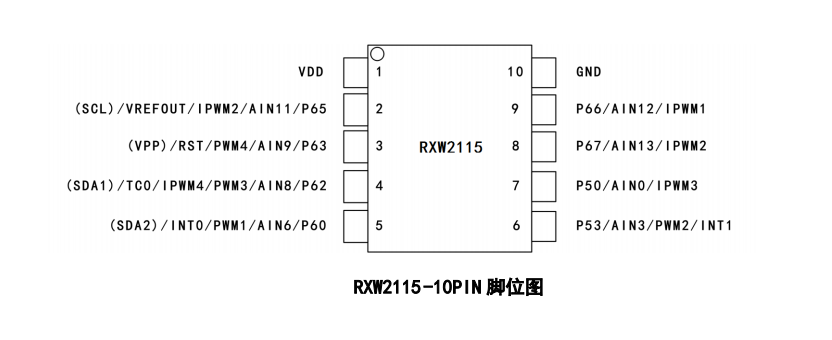

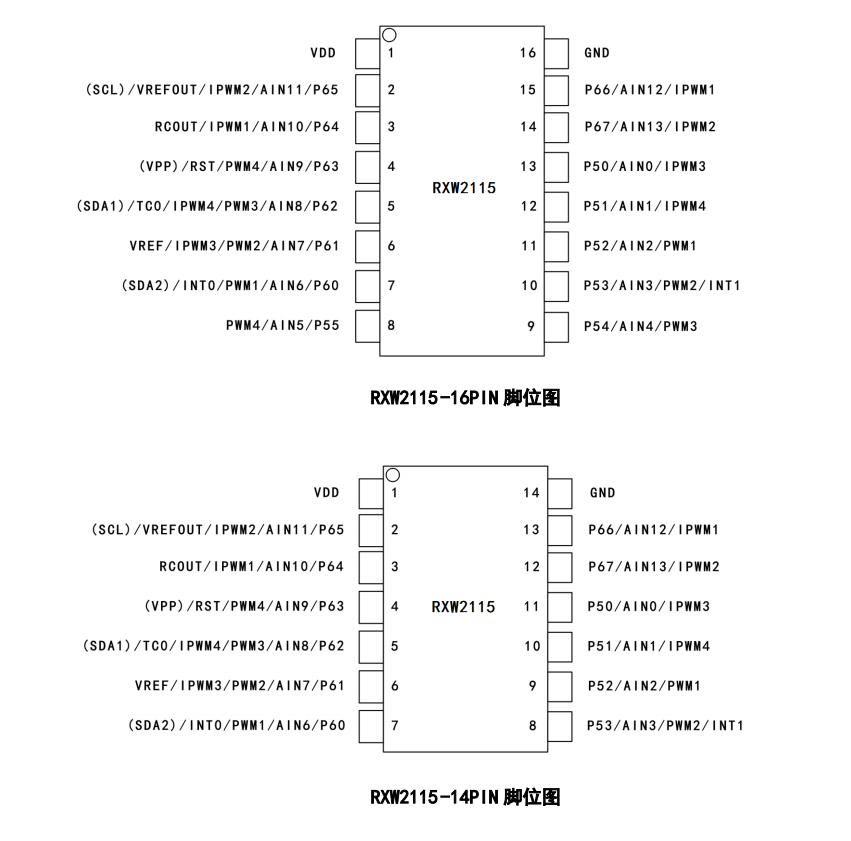

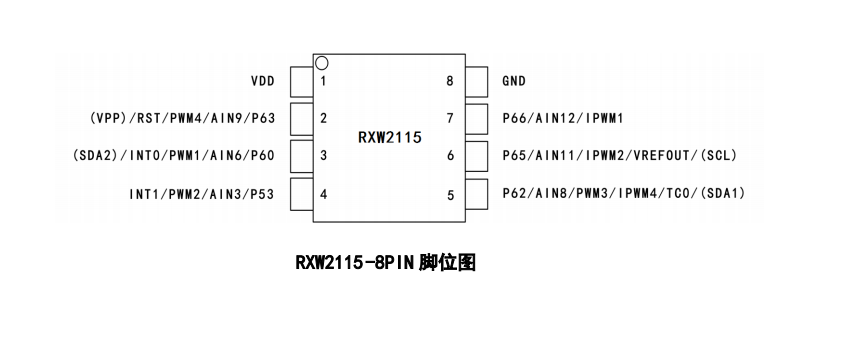

引脚分配
