基本元器件篇——电感
发布日期:2024-11-27
点击次数:314
在电子电路设计中，电感是一种关键元件，它在许多应用中扮演着不可或缺的角色。那么，电感究竟是什么？它如何工作？有哪些常见的类型？本文将详细介绍这些内容。
一、电感是什么？

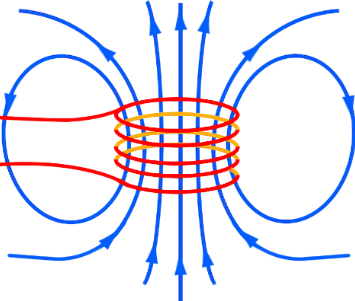

电感（Inductance）是指当电流通过线圈时，能转化为磁能并储存起来。电感的基本构成通常是一个绕有绝缘线的导线线圈，当电流通过时会在其周围形成磁场。当电流发生变化时，电感会产生感应电动势来抵抗这种变化，储存能量于磁场中。
二、电感的电路图符号
在电路图中，电感通常表示为一段具有多个弯曲或波浪形线条的符号。这个符号表示了电感器中的线圈结构，体现了电感器的基本工作原理。
三、电感的作用
电感的主要作用是：

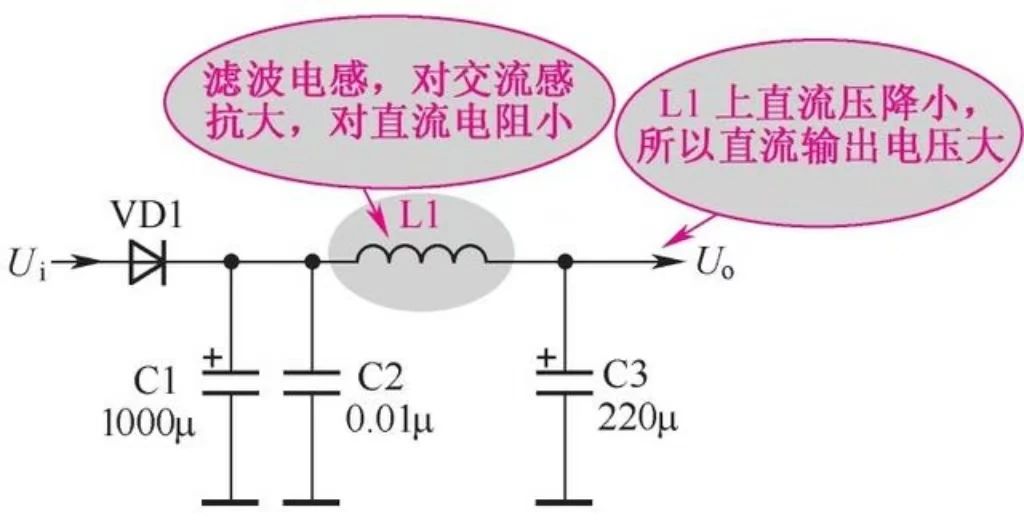

1.滤波：电感器常用于电源电路中，与电容器配合使用，形成滤波电路，以减少电源中的纹波和噪声。
2.储能：电感器能够在磁场中储存能量，并在需要时释放，常用于能量转换电路中。
3.振荡：在LC振荡电路中，电感与电容一起工作，用于产生特定频率的振荡信号，常见于无线电接收器中。
4.阻抗匹配：电感器还用于调节电路的阻抗，以实现功率的有效传输。
四、电感的分类
1、固定电感器：这类电感器具有固定的电感值，不可调节，常用于滤波和储能电路中。
● 应用领域：电源滤波、DC-DC转换器
● 优点：结构简单、性能稳定
● 缺点：电感值不可调
2、可变电感器：这类电感器的电感值可以调节，常用于调谐电路中。
● 应用领域：无线电接收器、调谐电路
● 优点：电感值可调、适应性强
● 缺点：结构较复杂、成本较高
3、空心电感器：这类电感器没有铁芯，仅由线圈构成，适用于高频电路。
● 应用领域：高频振荡电路
● 优点：无铁芯损耗、适合高频应用
● 缺点：电感值较小、需要较多线圈
4、铁芯电感器：这类电感器使用铁芯增加电感值，适用于低频电路。
● 应用领域：电源电路、滤波器
● 优点：电感值大、体积小
● 缺点：存在铁芯损耗、适合低频应用
五、电感的关键参数
1.电感量：单位为亨利（Henry, H），表示电感器的电感值，影响电感器的储能能力和滤波性能。
2.额定电流：电感器能够承受的最大电流值，超过此值可能导致电感器过热或损坏。
3.品质因数（Q值）：表示电感器的效率，Q值越高，损耗越小，性能越好。
4.自谐振频率：电感器在此频率下的阻抗最小，超过此频率，电感器的作用会减弱。
电感作为电子电路中的重要元件，在滤波、储能、振荡等多个领域发挥着关键作用。通过了解电感的基本原理、分类、关键参数以及它们在电路中的作用，设计者能够更好地选择和应用电感器，以优化电路性能，提高设备的稳定性。
