最近有坛友问到这样一个问题：
只加了1个压敏电阻，能过2KV浪涌测试吗？2KV是指共模、和差模都是2KV的。

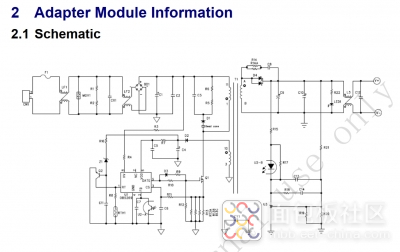

电路图如下：
.png)
坛友讨论：
1楼）：可以过的，标准应该是共模2KV，差模4KV都没问题，还是要注意一下走线和压敏电阻的放置位置。
2楼）：还是得看压敏电阻的参数，注意几点，导通钳制电压大于正常电压，浪涌通流和持续时间要看规格书比对，有些型号抗2kv寿命会短。
3楼）：要留意走线的距离，基本的安规距离要满足。
4楼）：吸收多余的脉冲，保证电路正常运行。
5楼）：要根据产品应用选型压敏电阻，如果额定是220Vac通常561或者621，差模2kV基本上一个压敏电阻足够。
