RXW2020 8 位 OTP MCU控制器
发布日期:2025-01-10
点击次数:226
RXW2020 8 位 OTP MCU
芯片简介
功能特性
CPU 配置
● 1K×14-Bit OTP ROM
● 48×8-Bit SRAM
● 5 级堆栈空间
● 8 级可编程电压复位（LVR）
1.2V，1.6V，1.8V，2.4V
2.7V，3.1V，3.3V，3.6V
● 工作电流小于 1.2 mA（4MHz/5V）
● 工作电流小于 5 A（13KHz/5V）
● 休眠电流小于 1 A（休眠模式）
I/O 配置
● 1 组双向 IO 端口：P60～P65
● 6 个 I/O 引脚
● 唤醒端口：P6 口
● 6 个可编程上拉 I/O 引脚
● 5 个可编程下拉 I/O 引脚
● 端口驱动可增强
● P63(复位引脚)可配置上拉和输出
● 外部中断：P60
工作电压
● 工作电压范围：
VLVR2.7V～5.5V|Fcpu=0～8MHz
VLVR2.4V～5.5V|Fcpu=0～4MHz
VLVR1.8V～5.5V|Fcpu=0～2MHz
工作温度
● 工作温度范围：
-40℃-85℃
工作频率范围
● 外部晶振 HXT，LXT
● 外部晶振内置电容：
Disable、7PF、9PF、12.5PF
● 内置 IHRC 振荡电路：
8MHz/1MHz/910KHz
● 内置 ILRC 振荡电路：
14KHz(5V)/8KHz(3V)
● 指令时钟分频选择：
2Clock，4Clock，8Clock
16Clock，32Clock
外围模块
● 8Bit 实时时钟/计数器
● 3 路共周期 8Bit 脉宽调制器 PWM
中断源
● TCC 溢出中断
● 外部中断
● 输入端口状态改变产生中断
● T1/PWM 周期溢出中断
特性
● 可编程 WDT 定时器
4.5ms、18ms、72ms、288ms
封装类型
● RXW2020-DIP8
● RXW2020-SOP8
● RXW2020-DFN8
● RXW2020-SOT23-6

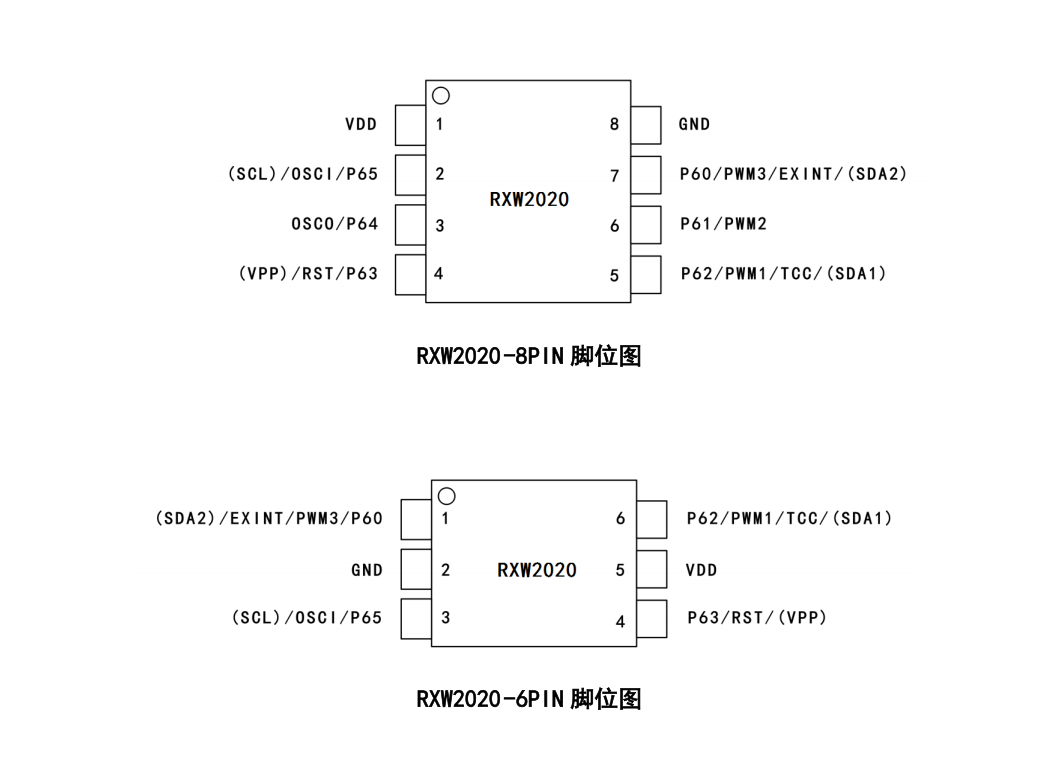

引脚分配
